Офис – место повышенного спроса электропотребителей

А еще нам и всем вокруг важно, чтобы это было бесперебойно. Кому будет не обидно, если из-за перегрузки у него отключится компьютер с несохраненными файлами или во время видеозвонка?

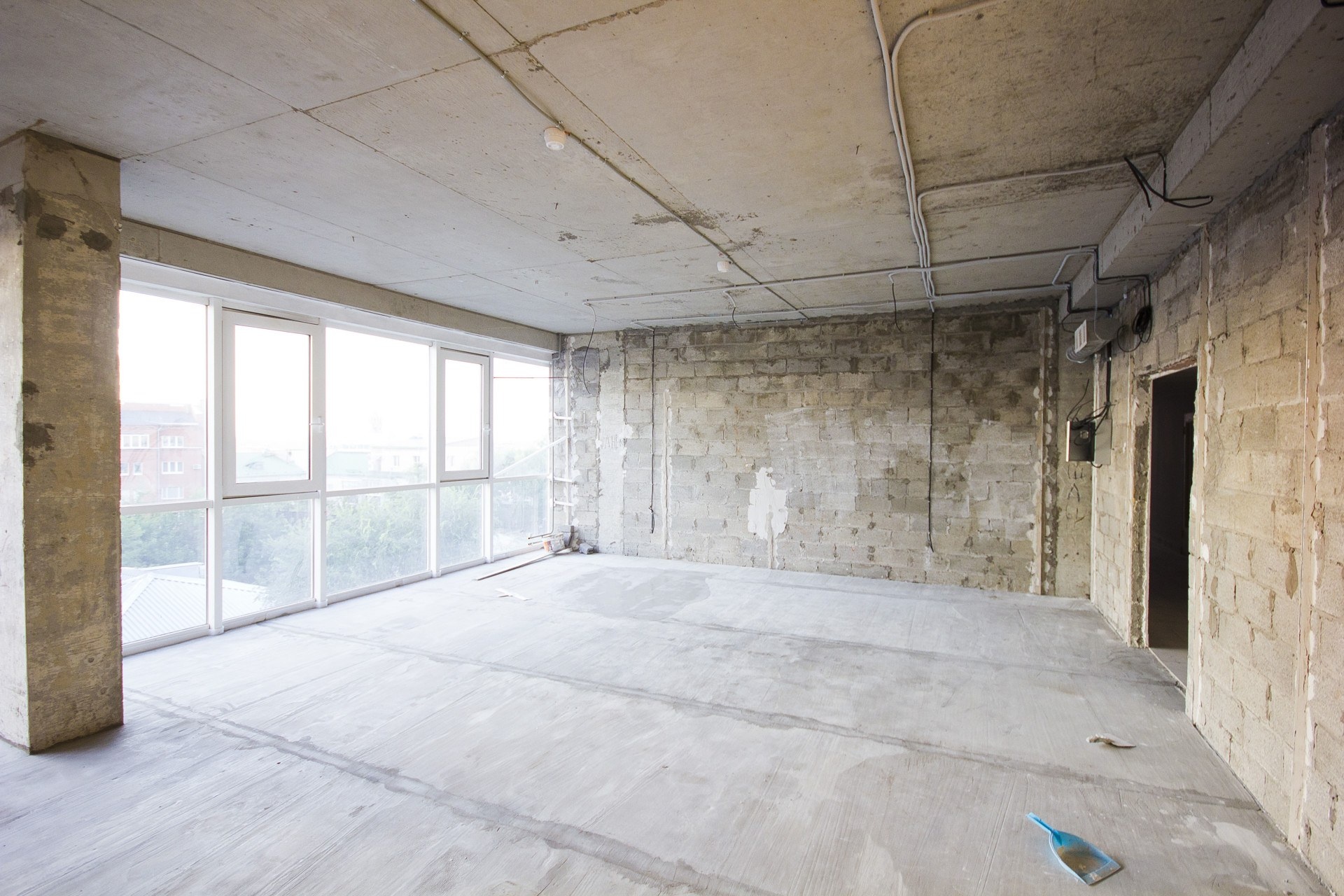

Нам досталось коммерческое помещение с голыми стенами. Что же предпринять, чтобы избежать таких курьезов? Обеспечить всех источниками бесперебойного питания весьма накладно. Запретить заряжать телефоны на рабочем месте и использовать электросеть в нерабочих целях не добавит нам имиджа в глазах подчиненных. Все-таки у нас прогрессивная компания, да и 21 век на дворе. Некрасиво…

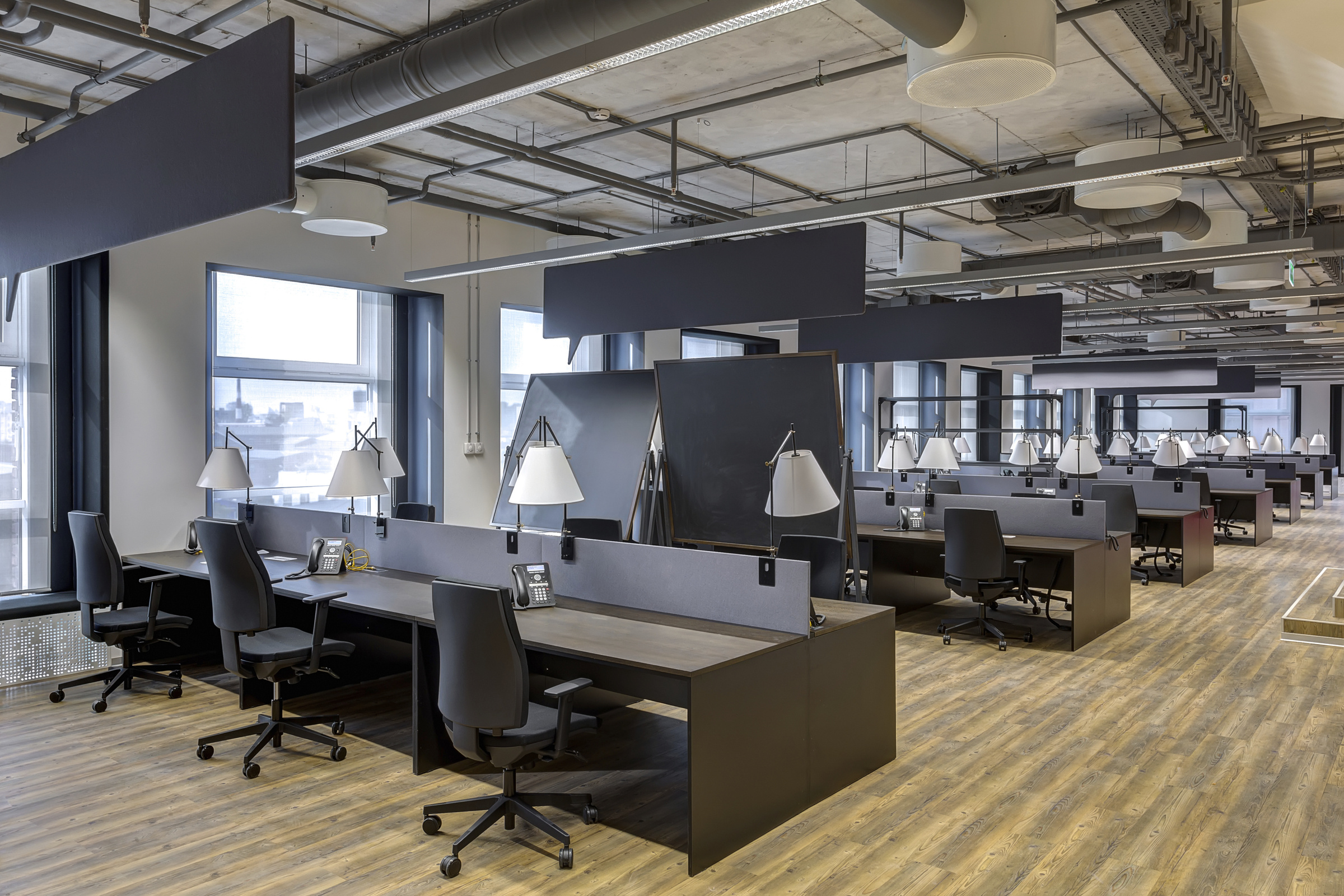

Работники отчаянно эксплуатируют компьютеры, принтеры, кофемашины, а летом еще и кондиционеры. Заряжают свои телефоны, греют обед. Всюду горит свет. В общем, идет активное и беспощадное потребление электричества.

С чего начать?

А начать стоит с проектирования. У нас на руках уже есть дизайн-проект, где красиво расставлены рабочие места, телевизоры, дизайнерские светильники, кондиционеры, бытовая техника. Проект ЭОМ, называемый в народе проект электрики, позволит нам увидеть, где будут расставлены точки электроснабжения всех потребителей, а также кабельные трассы от электрического щита до них самих. Добавляет конструктива в это, собственно, электрический щит.

Для начала давайте определимся с обязательными пунктами ПУЭ. Чтобы не быть голословным, эти пункты перечислены ниже:

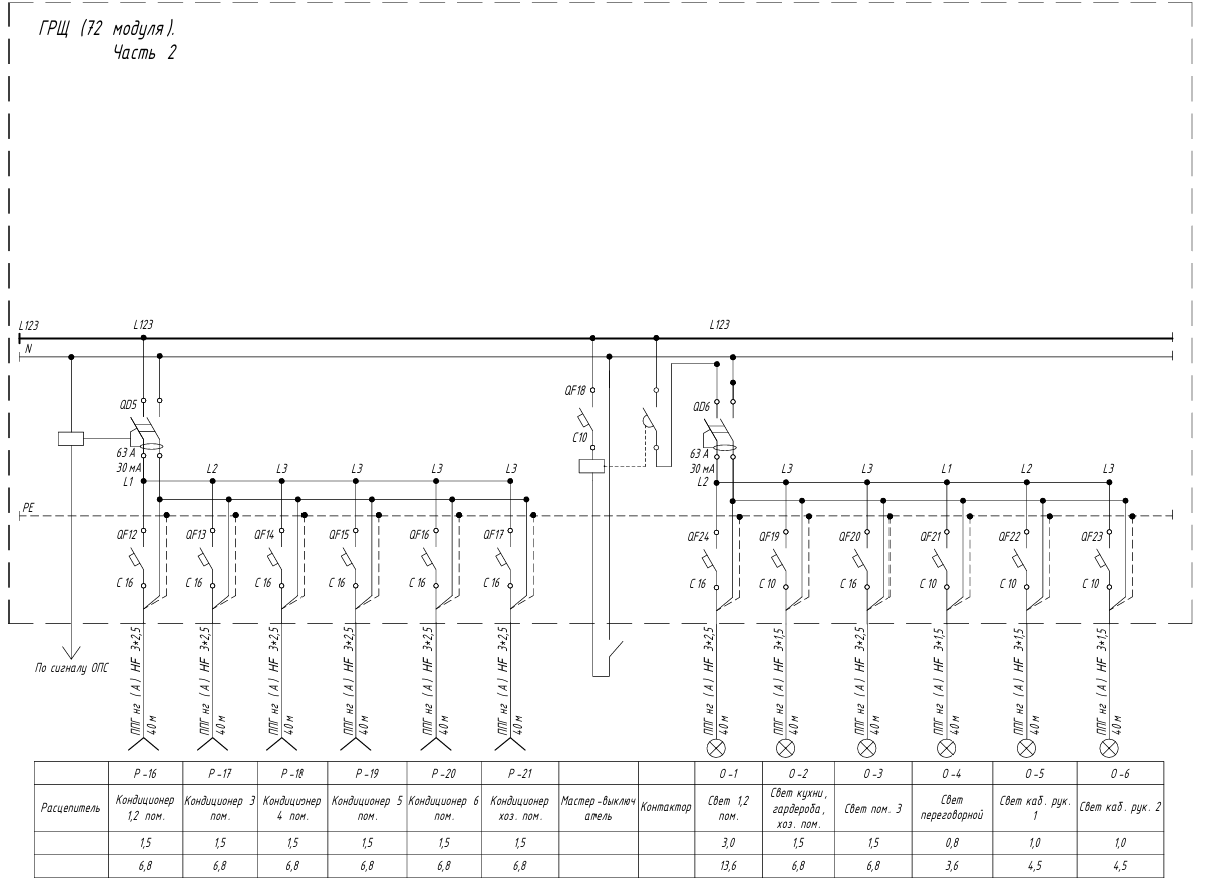

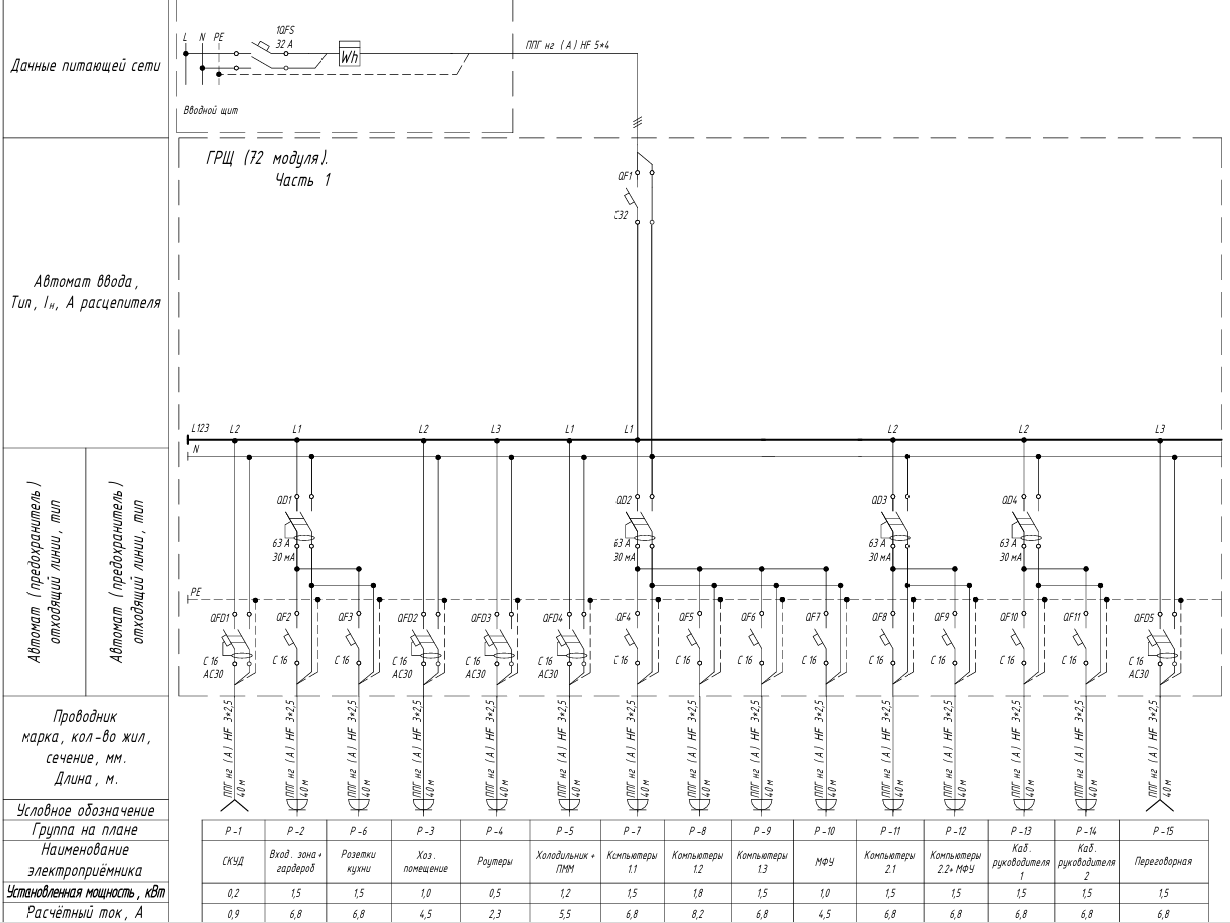

Так как же составить щит правильно?

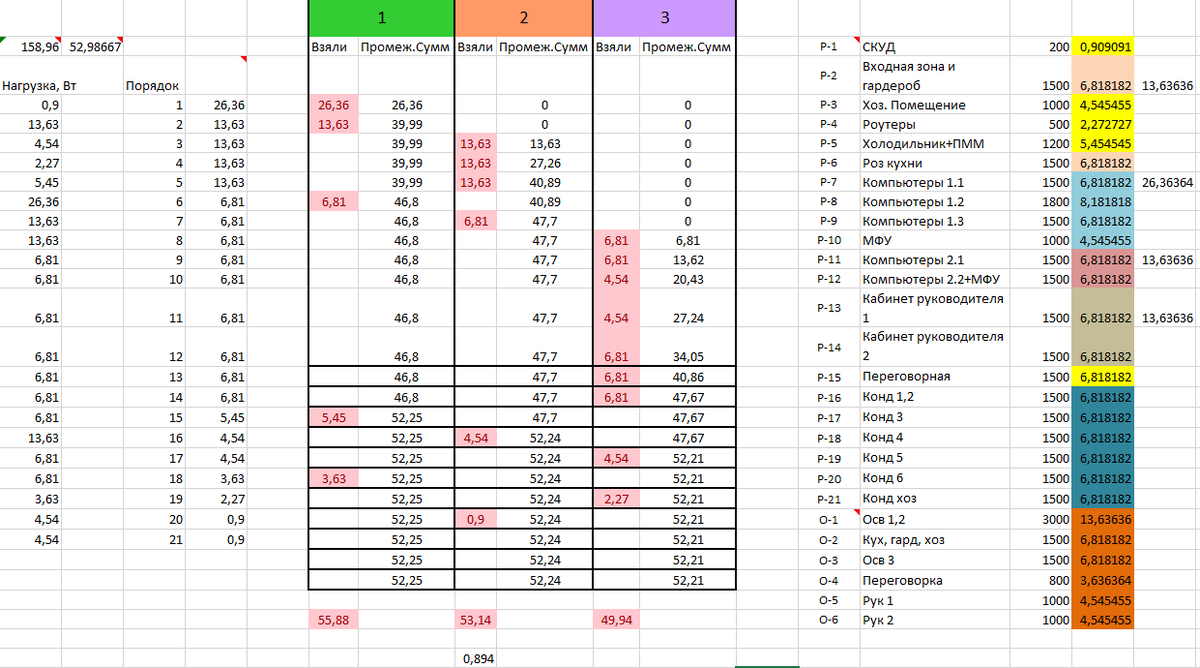

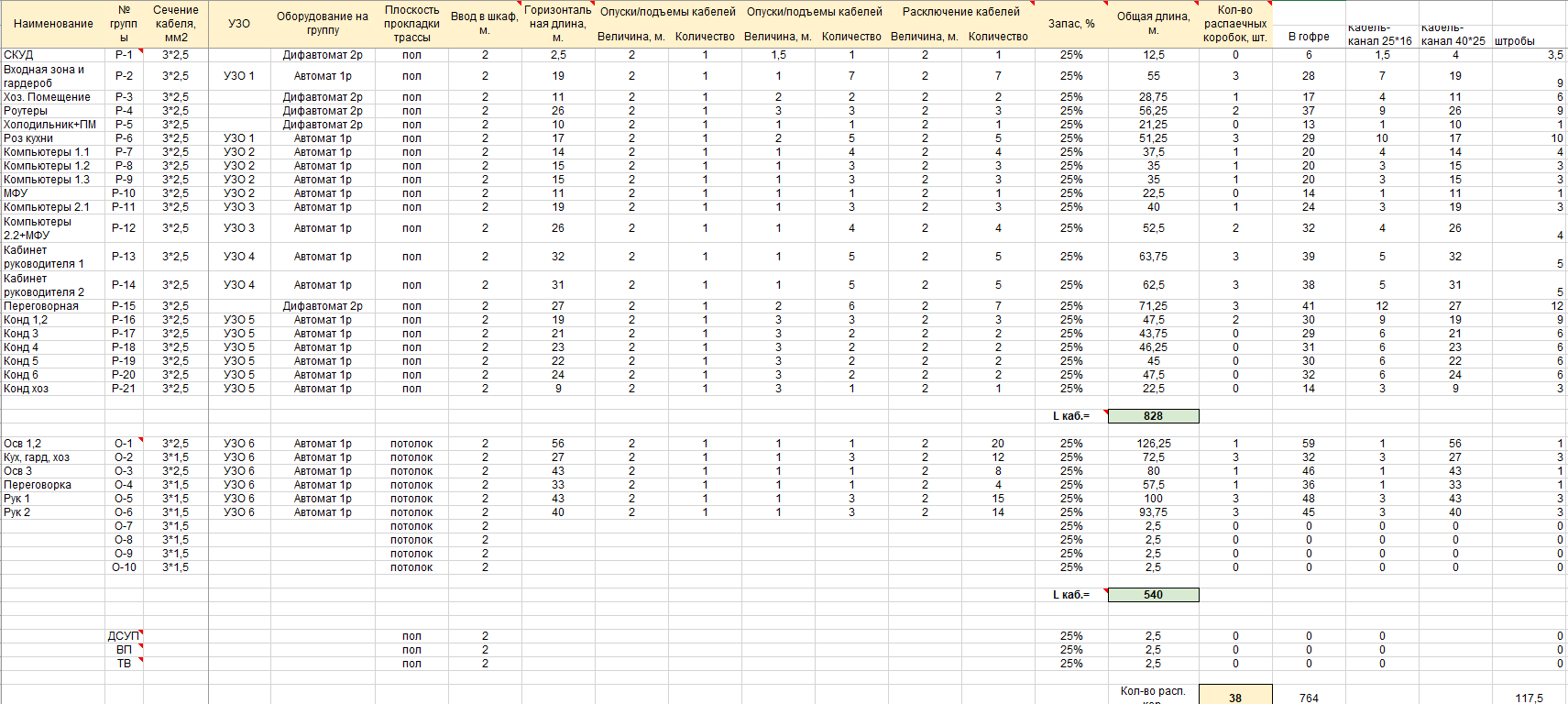

Возьмем программу минимум. В здании все стабильно с напряжением и реле напряжения или стабилизаторы нам не понадобится. От вводного УЗО мы тоже откажемся. На 200 м2 нам щедро выделили 20 кВт мощности. Вводной автомат С32А. Вводной кабель 5*4. Ведя при проектировании кабельный журнал, набралось 30 групп энергопотребителей.
